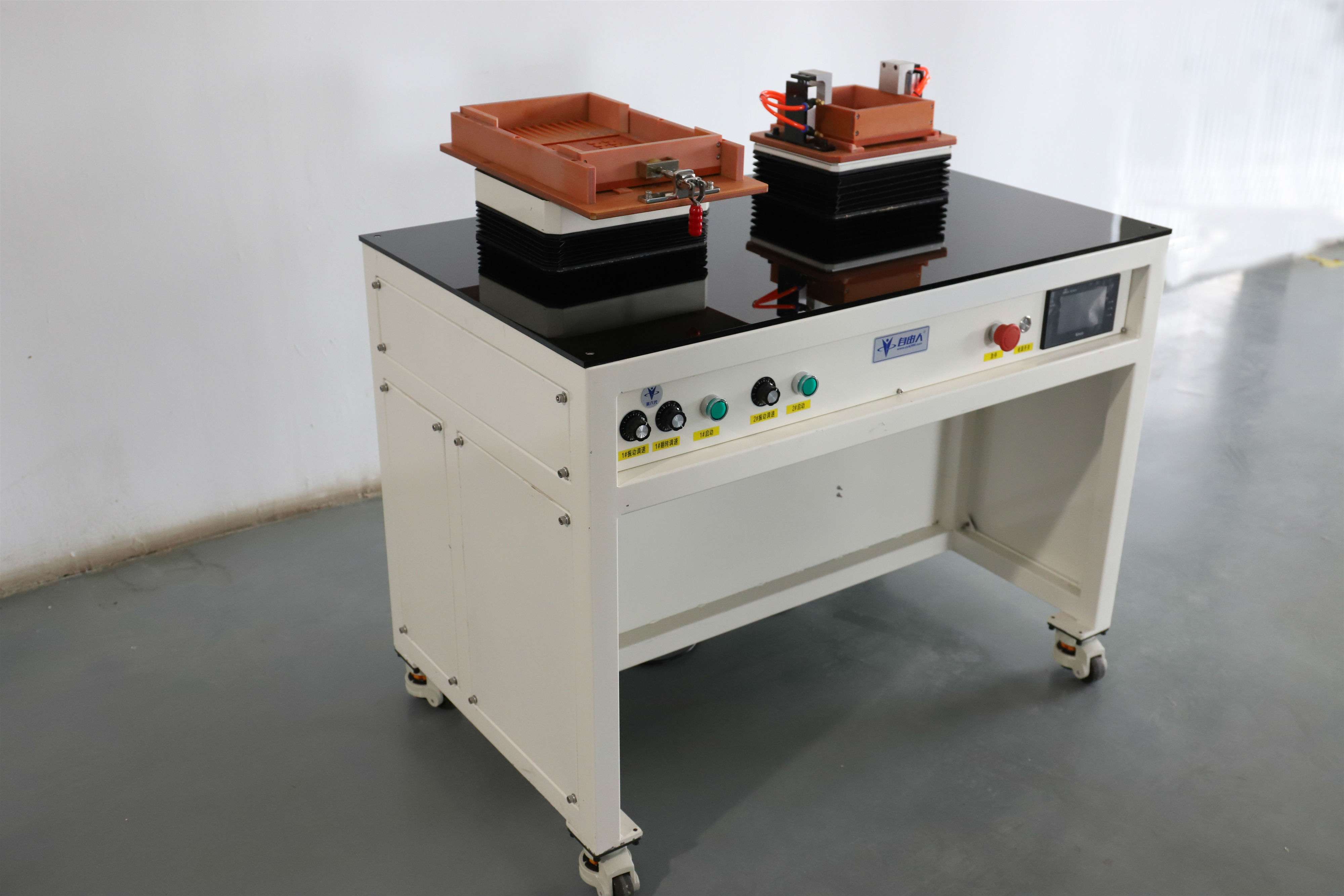

最近几年自由人整列机在电子行业、二极管行业、烧结行业得到广泛应用，今天我给大家介绍一款适用于pogopin产品整列装配的新款零件整列装备——自由人水平对向式双工位pogopin整列机PAM-TZ-II。

这台pogopin整列机采用桌面式设计理念，方便用户在pogopin整列好直接进行装配。

以T型小针规格高度是4.6mm，针的T面φ0.8mm，针直径0.46mm；垫圈外径1.56mm,内径0.86mm厚度为0.05mm，以这个产品为例，我们先用pogopin整列机分别整列T型小针和垫圈。

第一步，我们先将垫圈倒入水平式整列机的料槽，通过触摸屏设定好零件整列周期，旋钮调试振动频率和振动速度。参数设定好，启动整列机，大约  秒，垫圈就整列完成了。

第二步，我们将整列好的治具板取出来，通过定位销孔扣上治具盖板，把组合好的治具工装放入垂直纵向式整列机上，我们将T型针件倒入整列机的料槽中，按下启动按钮，气缸自动压紧料槽后开始整列。

第三步，T型小针件阵列到治具工装里，我们取下整列好的治具工装，然后在取下翻转盖板。

第四步，我们把翻转板扣到整列好的治具工装上，双手压紧翻转180°，取下治具板。我们最终要把pogo pin T型小针件和垫圈组合好装配到这个石墨板中。

第五步，我们将石墨板通过定位销孔分别扣到翻转板上。

第六步，把翻转盖板扣到石墨板上，双手压紧翻转180°，取下治具板，这样Pogo pin T型小针件和垫圈组合好装配好了。

平一自动化9年专注零件整列机的研发与制造，免费为用户提供零件供料系统解决方案，如果你也有pogo pin针型零件装配的需求，请与我们联系吧！
